Защищенный режим процессоров Intel


Адресация памяти в реальном режиме


Вы наверное знаете, что для работы с памятью используются две шины - шина адреса и шина данных. Физически память устроена таким образом, что возможна адресация как 16-битовых слов, так и отдельных байтов памяти. Кроме того, процессоры i80386 и i80486 могут адресовать 32-битовые слова памяти.

В любом случае так называемый физический адрес передаётся из процессора в память по шине адреса. Ширина шины адреса определяет максимальный объём физической памяти, непосредственно адресуемой процессором. На рис. 1 показана схема взаимодействия процессора и памяти через шины адреса и данных.

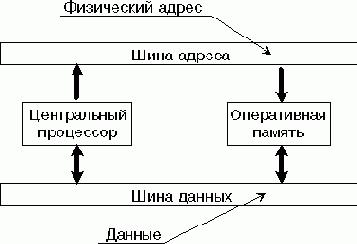

Рис. 1. Шина адреса и шина данных

Например, компьютер IBM XT оснащён 20-разрядной шиной адреса и 16-разрядной шиной данных. Это означает, что имеется возможность адресоваться к 216 байтам памяти, т.е. к 1 мегабайту памяти. Причём возможно адресоваться к байтам и словам размером в 16 бит.

Так как адреса принято записывать в шестнадцатеричной форме, то мы можем записать диапазон физических адресов для 20-разрядной шины адреса следующим образом:

00000h <= [физический адрес] <= FFFFFh

Таким образом, для представления физического адреса в компьютерах IBM PC и IBM XT используется двадцать двоичных или пять шестнадцатеричных разрядов.

Однако все регистры процессора i8086 являются 16-разрядными. Возникает проблема представления 20-разрядного физического адреса памяти при помощи содержимого 16-разрядных регистров.

Для разрешения этой проблемы используется двухкомпонентный логический адрес.

Логический адрес состоит из 16-разрядных компонент: компоненты сегмента памяти и компоненты смещения внутри сегмента.

Для получения 20-разрядного физического адреса к сегментной компоненте приписывается справа четыре нулевых бита (для расширения до 20 разрядов), затем полученное число складывается с компонентой смещения. Перед сложением к компоненте смещения слева дописывается четыре нулевых бита (также для расширения до 20 разрядов). Эту процедуру иллюстрирует рис. 2.

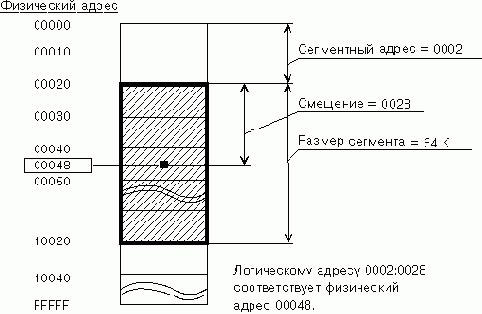

Рис. 2. Адресация памяти в реальном режиме.
