Защищенный режим процессоров Intel


Детальное описание схемы преобразования адресов


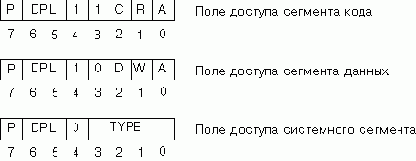

Теперь перейдём к более строгому описанию схемы преобразования адресов в защищённом режиме.

Регистр GDTR, указывающий расположение в физической памяти и размер глобальной таблицы дескрипторов GDT является ключевым в схеме адресации защищённого режима.

Формат регистра GDTR процессора i80286 приведён на рис.7.

Рис. 7. Формат регистра GDTR процессора i80286.

Из рисунка видно, что регистр GDTR имеет длину 5 байт. Старшие 3 байта содержат 24-разрядный физический адрес таблицы GDT, младшие два байта - длину таблицы GDT, уменьшенную на 1.

Длина GDT, уменьшенная на единицу, называется пределом таблицы GDT (GDT limit). Она используется для проверки правильности задаваемых программой селекторов. Поле индекса селектора должно содержать ссылки только на существующие элементы таблицы GDT, в противном случае произойдет прерывание. Зная размер GDT, процессор блокирует использование селекторов со значениями поля индекса, выходящее за рамки разрешённых для таблицы GDT. Аналогичный механизм используется и для проверки селекторов, ссылающихся на LDT.

Перед переходом в защищённый режим программа должна создать в оперативной памяти таблицу GDT и загрузить регистр GDTR при помощи специальной команды LGDT (синтаксис транслятора Turbo Assembler, режим IDEAL):

lgdt [QWORD gdt_ptr]

Перед выдачей команды LGDT gdt_ptr необходимо подготовить область памяти с адресом gdt_ptr, записав в неё физический адрес таблицы GDT и её размер, уменьшенный на 1 (предел):

gdt_ptr dw GDT_LIMIT ; предел таблицы GDT base_lo dw ? ; младшее слово базового адреса GDT base_hi dw ? ; старшее слово базового адреса GDT

Заметьте, что несмотря на то что размер регистра GDTR составляет 5 байт, в качестве операнда для команды LGDT используется адрес области памяти размером 6 байт. Здесь нет никакой ошибки, процессор i80286 использует только 5 байт из этой области, так как физический адрес содержит 24 разряда. Процессоры i80386 и i80486 в 32-разрядном режиме используют все 6 байтов, загружая в 6-байтный регистр GDTR 32-битовый физический адрес таблицы GDT и её 16-битовый предел.
