Защищенный режим процессоров Intel


Команды CALL и JMP


При использовании команд CALL или JMP для внутрисегментной передачи управления в качестве операнда для команд необходимо указывать смещение модуля в текущем сегменте, которому будет передано управление. При передаче управления процессор проверяет смещение на предмет выхода за пределы текущего сегмента кода. В случае использования этих команд для межсегментной передачи управления существуют две возможности.

Во-первых, программист может указать в качестве операнда селектор дескриптора вызываемого сегмента кода.

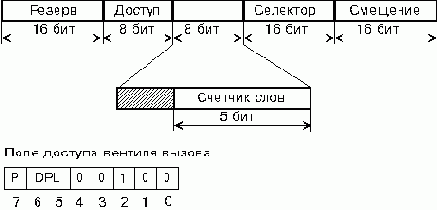

Во-вторых, программист может указать в качестве операнда селектор, которому соответствует дескриптор специального типа - вентиль вызова. Вентиль вызова содержит логический (а не физический, как дескриптор сегмента) адрес вызываемого модуля.

Первый способ называется прямым вызовом, второй - вызовом через вентиль вызова.

Рассмотрим сначала прямой вызов сегмента.

В этом случае операнд команды вызова - селектор дескриптора вызываемого или, другими словами, целевого сегмента.

На выполнение прямого вызова целевого сегмента или прямого перехода к целевому сегменту влияет бит подчинения C, который располагается в бите 2 байта доступа дескриптора целевого сегмента.

Если бит C установлен в 0, целевой сегмент называется несогласованным. Несогласованный сегмент может быть вызван только такой программой, которая имеет большие или такие же привилегии, что и целевой сегмент. Т.е. должно выполняться условие CPL<= DPL.

Обычная программа, выполняющаяся в кольце 3, не может вызывать несогласованный сегмент (или передавать управление несогласованному сегменту), находящемуся в кольцах 0, 1 или 2. Этот механизм блокирует несанкционированный вызов модулей операционной системы программами пользователя.

Однако должен существовать способ безопасного вызова модулей операционной системы в заранее оговорённых точках для того, чтобы программы могли получать обслуживание от привилегированных модулей ядра операционной системы. Прямой вызов несогласованного сегмента здесь не подходит, так как ядро располагается в нулевом кольце.
